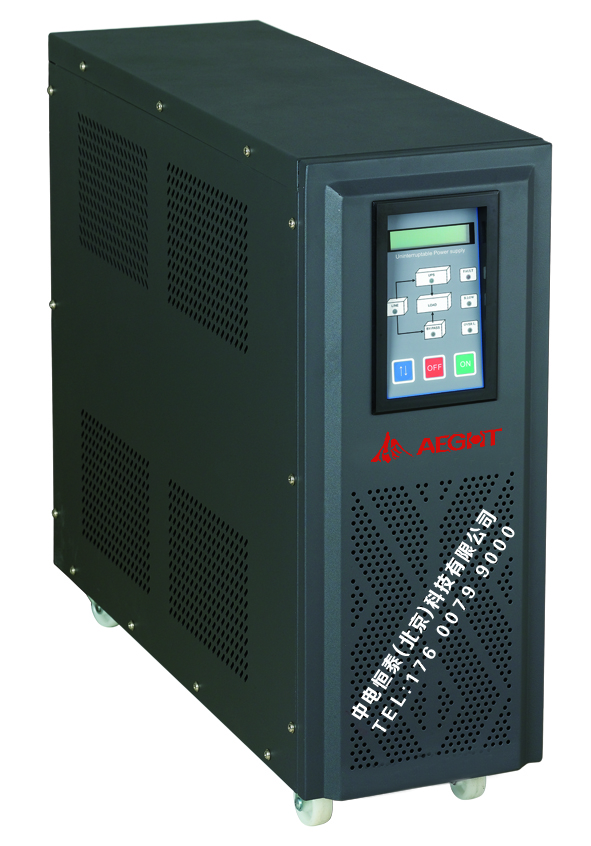

HT-1100系列
HT-1100系列
功率范围：单进单出ME1KVA～30KVA 工作方式：工频双变换纯在线式
应用领域：
▲ 工作站、终端机、OA设备、交机机、服务器
▲ 医疗仪器设备、交通管理中心、网络机房
▲ 工矿设备、监控、保安系统等
性能特点Features＆Benefits
▲ 双变换纯在线式设计
▲ 宽广的输入电压范围，可延长电池使用寿命
▲ 具有宽广的输入频率范围，保证接入各种燃油发电机均可稳定工作
▲ 输出波型失真率低，减少谐波干扰，可提升供电质量
▲ 可并联的自主均流型充电器，均流不平衡度≤3％，最大限度满足系统的配置要求
▲ 冷启动功能，在无市电的状态下，可直接用电池组启动UPS，满足用户的应急需求。并具备超强的冷启动能力，可在满载的情况下进行冷启动操作
▲ 高输入功率因达0.98以上，市电利用率高
▲ 带载能力强，负载兼容性好，可以适用各种不同类型的负载，满足各种应用场合的需求
▲ 整机采用先进的抗电磁干扰技术，符合国际标准，具有很好的电磁兼容性，不会对负载设备造成电磁干扰
▲ 人性化设的LCD界面，使人机沟通零距离
▲ 可通过RS232接口，使用UPS智能监控软件可实时显示UPS运行状态，自动存储计算机数据和安全关门计算机等功能。
▲ 具有智能报警功能（可选）
▲ 通过外置SNMP适配器，UPS具有直接上网功能，提供即时的UPS资料和电源讯息，通过各种网络管理平台进行通讯、管理，使UPS即刻成为网络中的一员。
▲ 设计了输出过压、过流、电池欠压、快速限流和短路保护等功能，避免由于人为操作失误等带来的故障，确保设备在各种条件下的可靠工作。
▲ 采用绿色整流和逆变技术，为用户提供清洁的能源
HT1100系列技术规格
1KVA～8KVA
|
型号 |
HT1101H |
HT1102 |
HT1103 |
HT1104 |
HT1106 |
HT1108 |
|
额定容量
|
1KVA |
2KVA |
3KVA |
4KVA |
6KVA |
8KVA |
|
相 数 |
单相L+N+G |
|||||
|
额定电压 |
220VAC或230VAC |
|||||
|
工作方式 |
双变换纯在线式 |
|||||
|
输 入 |
||||||
|
输入电压范围 |
155～300VAC |
|||||
|
输入频率范围 |
50(60)Hz±20% |
|||||
|
输入功率因数(PF) |
≥0.98 |
|||||
|
软启动 |
0～100% 3-5sec |
|||||
|
最大输入电流 |
6A |
10A |
14A |
24A |
34A |
45A |
|
输 出 |
||||||
|
输出电压 |
220VAC±1% |
|||||
|
输出频率 |
50/60Hz（电池模式） |
|||||
|
功率因数 |
0.8 |
|||||
|
波形失真度 |
≤2%（线性负载） |
|||||
|
波 形 |
正弦波 |
|||||
|
过载能力 |
过载135%维持10min后转旁路，过载150%维持1s后转旁路 |
|||||
|
峰值系数 |
3:1（max） |
|||||
|
整机效率 |
双转换模式≥94% 经济模式≥97% |
|||||
|
转换时间 |
0ms |
|||||
|
保 护 |
输入、输出过压保护，短路保护，过温保护等 |
|||||
|
电 池 |
||||||
|
电池电压 |
48VDC/192VDC（可选） |
192VDC/240VDC（可选） |
||||
|
充电时间 |
8～10小时完成90%容量 |
|||||
|
面板显示 |
|
|||||
|
LED |
指示电池低压，市电状态，朔变，旁路，UPS异常，过载指示 |
|||||
|
LCD |
显示输入输出电压，频率，电池电压，负载百分比，机内温度 |
|||||
|
通讯 |
|
|||||
|
通讯界面 |
RS232通讯界面 SNMP网络界面（选件） |
|||||
|
保护标准 |
||||||
|
突波保护 |
符合lEEE527B标示 |
|||||
|
噪声保护 |
符合FCC．A标准 |
|||||
|
抗浪涌能力 |
15/800μS 5KA；10/30μS 20KA |
|||||
|
防护等级 |
IP21 |
|||||
|
工作环境 |
||||||
|
温度 |
0～40℃ |
|||||
|
相对湿度 |
0～95%不结露 |
|||||
|
冷却方式 |
智能风扇调速 |
|||||
|
储藏温度 |
-40℃～55℃ |
|||||
|
噪音 |
＜55dB(距机器1m处) |
|||||
|
物理特性 |
||||||
|
净重（Kg） |
46 |
63 |
75 |
65 |
69 |
88 |
|
毛重（Kg） |
56 |
78 |
90 |
85 |
89 |
118 |
|
尺寸（W×D×H）mm S 长机 H标机 |
200×530×460（S） |
200×600×490（S） |
220×580×540（S）
|
220×580×700 |
||
|
200×530×600（H） |
200×600×632（H） |
220×580×700（H） |
||||
|
执行标准 YD/T 1095-2000 |
||||||
10KVA～30KVA
|
型号 |
HT1110 |
HT1112 |
HT1115 |
HT1120 |
HT1125 |
HT1130 |
|
额定容量
|
10KVA |
12KVA |
15KVA |
20KVA |
25KVA |
30KVA |
|
额定电压 |
220VAC或230VAC |
|||||
|
工作方式 |
双变换纯在线式 |
|||||
|
输 入 |
||||||
|
输入电压范围 |
155～300VAC |
|||||
|
输入频率范围 |
50(60)Hz±20% |
|||||
|
输入功率因数 |
≥0.98 |
|||||
|
软启动 |
0～100% 3-5sec |
|||||
|
最大输入电流 |
56A |
65A |
84A |
112A |
134A |
168A |
|
输 出 |
||||||
|
输出电压 |
220VAC±1% |
|||||
|
输出频率 |
50/60Hz（电池模式） |
|||||
|
功率因数 |
0.8 |
|||||
|
波形失真度 |
＜2%（线性负载） |
|||||
|
波 形 |
正弦波 |
|||||
|
过载能力 |
过载135%维持10min后转旁路，过载150%维持1s后转旁路 |
|||||
|
峰值系数 |
3:1（max） |
|||||
|
整机效率 |
双转换模式≥94% 经济模式≥97% |
|||||
|
转换时间 |
0ms |
|||||
|
保 护 |
输入、输出过压保护，短路保护，过温保护等 |
|||||
|
电 池 |
||||||
|
电池电压 |
192VDC |
240VDC |
||||
|
充电时间 |
8～10小时完成90%容量 |
|||||
|
面板显示 |
||||||
|
LED |
指示电池低压，市电状态，朔变，旁路，UPS异常，过载指示 |
|||||
|
LCD |
显示输入输出电压，频率，电池电压，负载百分比，机内温度 |
|||||
|
通讯 |
|
|||||
|
通讯界面 |
RS232通讯界面 SNMP网络界面（选件） |
|||||
|
保护标准 |
||||||
|
突波保护 |
符合lEEE527B标示 |
|||||
|
噪声保护 |
符合FCC．A标准 |
|||||
|
抗浪涌能力 |
15/800μS 5KA；10/30μS 20KA |
|||||
|
防护等级 |
IP21 |
|||||
|
工作环境 |
||||||
|
温度 |
0～40℃ |
|||||
|
相对湿度 |
0～95%不结露 |
|||||
|
储藏温度 |
-40℃～55℃ |
|||||
|
噪音 |
＜55dB(距机器1m处) |
|||||
|
物理特性 |
||||||
|
净重（Kg） |
100 |
120 |
150 |
220 |
230 |
245 |
|
毛重（Kg） |
130 |
140 |
175 |
250 |
260 |
275 |
|
尺寸（W×D×H）mm S 长机 H标机 |
300×590×870 |
410×670×935 |
730×460×1180 |
|||
|
执行标准 YD/T 1095-2000 |
||||||
★ 本公司产品不断更新改良，最新规格请来电查询。
HT1100-RM机架规格尺寸如下：
|
机器型号 |
直流电压 |
外形尺寸W×H×D (mm) |
|
机架ME1101-RM |
48VDC |
483×267×480 |
|
机架ME1102-RM |
48VDC |
483×356×480 |
|
机架ME1103-RM |
48VDC |
483×356×480 |
|
机架ME1104-RM |
192VDC |
483×356×460 |
|
机架ME1106-RM |
192VDC |
483×356×460 |
|
机架ME1108-RM |
192VDC |
|
|
机架ME1110-RM |
192VDC |
★本公司产品不断更新改良，最新规格请来电查询。
