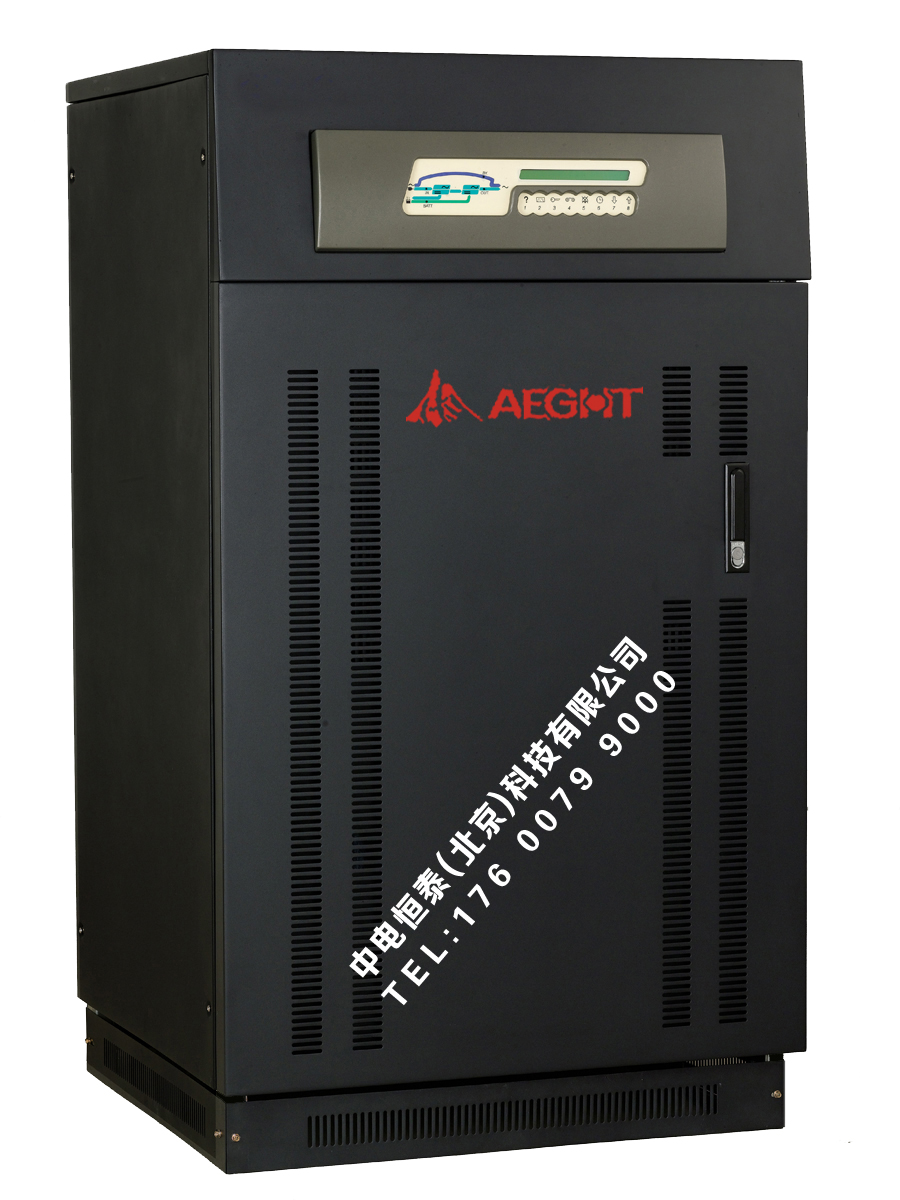

HT3100/3300系列
HT3100/3300系列
功率范围：
三进单出工频在线式
ME3100：8KVA～30KVA
三进三出工频在线式
ME3300：10KVA～400KVA
工作方式：工频双变换纯在线式
应用范围：
▲ 数据存储中心、网络设备、IDC机房
▲ 通信中心、网络服务器
▲ 发射机站、控制室、医疗仪器设备
▲ 工业自动设备、SMT贴片机设备
性能特点:
▲双变换纯在线式设计；
▲UPS主输入电源和旁路电源可分离，使UPS有双路电源输入，从而可分别将两路不同的市电接入UPS提高输出电源供电的可靠性；
▲UPS 内采用输出隔离变压器供电方式；
▲采用三阶段式的智能电池管理方式（ABM），可针对不同类型的电池和电池容量自动调整充电曲线和放电曲线。并且UPS可以不接入电池而正常工作，方便了电池的维护工作；
▲可靠的防呆式控制开关，UPS的输入输出和维护旁路开关均采用了联动式信号检测，用户随意的开启和闭合各种控制开关UPS都将自动的转换工作状态，不会因为用户无序的闭合控制开关造成电源异常；
▲可控的散热系统，根据UPS的负载容量和环境温度自动调节风扇转速，可延长风扇的寿命并降低UPS的噪音；
▲带有远程监控端口，可实时反映UPS的的工作状态，并提供带继电器接点的信号输出端子方便用户接入各自通讯和告警设备。同时远程端子还可控制UPS的工作，实现UPS的开关和手动紧急停机功能；
▲非固定主从并机关系，无需设定主机每台UPS 均可在主机和从机间自动转换。可以实现最多8台并机，并且可在不同功率UPS间实现并机且按UPS功率大小自动分配。同时可自由的选择共用电池或独立电池方式；
▲具有智能报警功能（可选）；
▲基于第六代 IGBT 和高速静态开关切换技术，可靠性更高；
ME3300系列技术参数表
|
型号 |
HT3108 |
HT3110 |
HT3115 |
HT3120 |
HT31 30 |
HT33 10 |
HT3320 |
HT3330 |
|
额定容量（VA） |
8KVA |
10KVA |
15KVA |
20KVA |
30KVA |
10KVA |
20KVA |
30KVA |
|
工作方式 |
工频双变换纯在线式 |
|||||||
|
输入 |
||||||||
|
额定电压 |
380VAC（或400VAC） |
|||||||
|
输入电压范围 |
380VAC（或400VAC）±25%三相四线输入 |
|||||||
|
输入频率范围 |
50/60Hz±5Hz自动辨别 |
|||||||
|
功率因数 |
≥0.98 |
|||||||
|
最大输入电流 |
15A |
18A |
27A |
36A |
54A |
18A |
37A |
55A |
|
输出 |
单相1 |
三相3+N |
||||||
|
输出电压 |
220VAC（或230VAC）±1% |
380VAC（或400VAC）±1% |
||||||
|
输出频率 |
自动跟踪输入频率 |
|||||||
|
频率稳定度（电池模式） |
50/60 Hz±0.05% |
|||||||
|
输出波形 |
正弦波 |
|||||||
|
波形失真度 |
≤2%线性负载，≤3%非线性负载 |
|||||||
|
功率因数 |
0.8 |
|||||||
|
峰值系数 |
3:1（max） |
|||||||
|
整机效率 |
≥97 |
|||||||
|
过载能力 |
过载135%维持10min后转旁路，过载150%维持1s后转旁路 |
|||||||
|
转换时间 |
0ms |
|||||||
|
保护 |
输入、输出过压保护，短路保护， |
|||||||
|
冗余功能 |
串取热备份或并机 |
|||||||
|
电池 |
|
|||||||
|
电池电压 |
384VDC |
|||||||
|
充电时间 |
8～10小时完成90%容量 |
|||||||
|
面板显示 |
|
|||||||
|
LED |
指示电池电压，市电状态，逆变，旁路，UPS异常，过载指示 |
|||||||
|
LCD |
显示输入输出电压，频率，电池电压，负载百分比，机内湿度 |
|||||||
|
通讯界面 |
RS232通讯界面 SNMP网络界面（选件） |
|||||||
|
工作环境 |
|
|||||||
|
运行温度 |
0～40℃ |
|||||||
|
相对湿度 |
0～95%不结露 |
|||||||
|
储藏湿度 |
-40℃～55℃ |
|||||||
|
噪声 |
＜54dB |
＜60dB |
||||||
|
物理特性 |
|
|||||||
|
净重（Kg） |
190 |
200 |
220 |
240 |
269 |
223 |
260 |
336 |
|
毛重（Kg） |
247 |
256 |
265 |
288 |
305 |
280 |
317 |
393 |
|
尺寸 （W/D/H）（mm） |
555×725×1220 |
|||||||
|
选件 |
并机模块、谐波滤波器、输入隔离变压器、智能监控软件、SNMP适配, 器 |
|||||||
|
安全标准 |
EN50091-1 EN50091-2 ClassA |
|||||||
|
执行标准 |
YD/T 1095-2000 |
|||||||
|
型号 |
HT-3340 |
HT-3360 |
HT-3380 |
HT-33100 |
HT33120 |
HT-33160 |
HT-33320 |
HT-33250 |
HT-33300 |
|||||
|
额定容量（VA） |
40KVA |
60KVA |
80KVA |
100KVA |
120KVA |
160KVA |
200KVA |
250KVA |
300KVA |
|||||
|
工作方式 |
工频双变换纯在线式 |
|||||||||||||
|
输入 |
||||||||||||||
|
额定电压 |
380VAC（或400VAC） |
|||||||||||||
|
输入电压范围 |
380VAC（或400VAC）±25% |
|||||||||||||
|
输入频率范围 |
50/60Hz±5Hz自动辨别 |
|||||||||||||
|
功率因数 |
≥0.98 |
|||||||||||||
|
最大输入电流 |
72A |
108A |
130A |
160A |
190A |
245A |
310A |
385A |
470A |
|||||
|
输出 |
三相3+N |
|||||||||||||
|
输出电压 |
380VAC（或400VAC）±1% |
|||||||||||||
|
输出频率 |
自动跟踪输入频率 |
|||||||||||||
|
频率稳定度（电池模式） |
50/60 Hz±0.05% |
|||||||||||||
|
输出波形 |
正弦波 |
|||||||||||||
|
波形失真度 |
≤2%线性负载，≤3%非线性负载 |
|||||||||||||
|
功率因数 |
0.8 |
|||||||||||||
|
峰值系数 |
3:1（max） |
|||||||||||||
|
过载能力 |
过载135%维持10min后转旁路，过载150%维持1s后转旁路 |
|||||||||||||
|
转换时间 |
0ms |
|||||||||||||
|
电池 |
|
|||||||||||||
|
电池电压 |
384VDC |
432VDC |
480VDC |
|||||||||||
|
面板显示 |
|
|||||||||||||
|
LED |
指示电池电压，市电状态，逆变，旁路，UPS异常，过载指示 |
|||||||||||||
|
LCD |
显示输入输出电压，频率，电池电压，负载百分比，机内湿度 |
|||||||||||||
|
通讯界面 |
RS232通讯界面 SNMP网络界面（选件） |
|||||||||||||
|
工作环境 |
|
|||||||||||||
|
运行温度 |
0～40℃ |
|||||||||||||
|
相对湿度 |
0～95%不结露 |
|||||||||||||
|
储藏湿度 |
-40℃～55℃ |
|||||||||||||
|
噪声 |
＜60dB |
＜65dB |
＜70dB |
|||||||||||
|
物理特性 |
|
|||||||||||||
|
净重（Kg） |
351 |
497 |
556 |
756 |
901 |
1300 |
1350 |
2200 |
2200 |
|||||
|
毛重（Kg） |
408 |
574 |
633 |
856 |
1001 |
1400 |
1450 |
2400 |
2450 |
|||||
|
尺寸 （W/D/H）（mm） |
555×725×1220 |
800×745×1400 |
1070×745×1400 |
1420×745×1810 |
1630/850/19000 |
|||||||||
|
选件 |
并机模块、谐波滤波器、输入隔离变压器、智能监控软件、SNMP适配,器 |
|||||||||||||
|
安全标准 |
EN50091-1 EN50091-2 ClassA |
|||||||||||||
|
执行标准 |
YD/T 1095-2000 |
|||||||||||||
